建築信息模擬技術 優化設計及施工過程
房屋委員會(房委會)自2006年起,率先嘗試於公共房屋發展項目應用「建築信息模擬技術」(即Building Information Modelling或簡稱BIM),以優化設計,加強各方的協調;至今已有約11個項目在不同階段採用該項技術。三位負責推動BIM的專業人員麥兆光、何烱光、謝栢泉,與《互信》讀者分享他們發展和應用該項技術的心得。 |
BIM究竟是甚麼?業務資訊科技小組(建築)高級經理麥兆光先作介紹:「BIM是以三維和數碼形式,展示整個建築生命周期內各項數據。」他強調有關數據十分重要,是整個建築設計及往後連串工作的依據;該項技術並能客觀地呈現建築物本身和周圍的環境。 使用過BIM的房委會同事都感到滿意,認為它突破了二維圖則的局限,更有助科學和數據分析、避免設計上的衝突,甚至可以加強與合作伙伴和公眾的溝通等。例如建築師可透過平板電腦,利用BIM軟件表達三維資料,在工地現場與承建商研究樓宇的建造事宜,提升施工效率。 |
資訊科技經理何烱光解釋說:「BIM可以準確地計算整個項目所需的建築物料和樓宇裝備元件,例如門、窗和喉管的數量,從而減少浪費物料。BIM配合三維打印機,更可製成實物立體模型,令承建商、供應商,以至公眾更易了解有關的設計及建築流程。」 |
BIM也可用於環境評估和微氣候分析。何烱光舉例說:「BIM可模擬建築物的周邊環境、山形地勢等,並計算不同季節和時間的日照方向;對於設計樓宇的坐向,以至種植花木的安排,提供有用的參考。此外,更有助掌握天然的光源和風向,優化樓宇設計,從而令住戶減少使用冷氣,節省能源。」 |
建築師謝栢泉從另一角度闡釋:「通過BIM的分析,假天花板內各種喉管的排列和接駁點也一目了然,有助我們在狹窄的空間排列大小不同的喉管,減少喉管在施工時出現碰撞而須切割或重新排列。」他指出早前落成的油麗商場便應用了這項技術,既能增加環保效益,又可減省建築成本和時間。 |

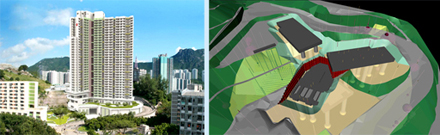

另一體現BIM優點的例子是東頭平房區東項目,無論在設計複雜地基、平整工地等各方面均見其利。何烱光指出:「該幢樓宇的三翼坐落於高低不平的山丘上,在地基平整工程上,工程師利用BIM準確計算所需挖掉和填補的泥土,大大減少資源浪費及對附近環境的影響,促進可持續發展。」 |
|
